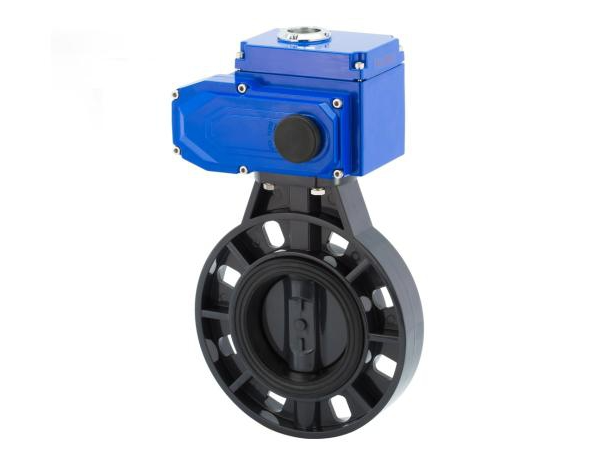

電動蝶閥的工作原理及應用

電動蝶閥是加熱系統流量調節重要的調節裝置。電動蝶閥該產品可用做管道系統的切斷閥，控制閥和止回閥。附帶手動控制裝置，一旦出現電源故障，可以臨時用手動操作，不Zhi于影響使用。廣泛用于紡織、電站、石油化工、供熱制冷、制藥、造船、冶金、輕工、環保等領域。電動球閥電動球閥是工業自動化控制系統中的重要執行機構。

電動球閥是根據閥瓣的這種移動形式繞閥桿的軸線作旋轉運動的閥門。閥座通口的變化是與閥瓣行程成正比例關系。主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，是工業自動化過程控制的一種管道壓元件。如果加熱系統沒有配備電動蝶閥，則不能稱為熱量計量和充電系統。

本文介紹了電動蝶閥的結構和原理。通過分析電動蝶閥的流量特性，結合散熱器的流量特性，引入閥門權限的概念，闡述了散熱器的熱特性，電動蝶閥的流量特性和閥門權限。如何保證散熱系統調整的有Xiao性;并介紹了電動蝶閥的安裝方案，zui后，解釋了電動蝶閥的節能效果。

1、散熱器電動蝶閥的結構及工作原理

通過散熱器溫度控制閥實現用戶室內的溫度控制。散熱器恒溫器控制閥由恒溫器、流量調節器和一對連接器組成。恒溫器的核心部分是傳感器單元，即溫度包。溫度包可以感應環境溫度的變化并產生體積變化，驅動調節閥核心的位移，然后調整散熱器內的水量以改變散熱器的散熱。恒溫閥的溫度設定溫度可以人工調節。恒溫閥將根據設定要求自動控制和調節散熱器內的水量，達到控制室內溫度的目的。

2、散熱器的調節特性取決于散熱器的熱特性、電動蝶閥的流量特性和閥門重量的大小。

在一定開度時，電動蝶閥的流量與總開度之比g/gmax稱為相對流量，在一定開度時，電動蝶閥的行程時間與總行程時間之比稱為相對行程。相對行程與相對流量的關系稱為電動蝶閥的流量特性，即g/gmax=f（l）。它們之間的關系是線性的、快速打開的、等百分比的和拋物線的。

對于散熱器而言，從水力穩定性和熱力分配的角度來看，散熱量與流量之間的關系呈現出一組上拋曲線。隨著流量g的增大，散熱量q趨于飽和。為了使系統具有良好的調節特性，采用具有等百分比流量特性的控制閥來補償散熱器本身的非線性（1）。

重量對調整特性的影響。可調r是zui大流量與可由電蝶閥控制的zui小流量之比：

r=gmax/gmin

GMAX是電動蝶閥完全開啟時的流量，可視為散熱器的設計流程，且Gmin隨電動蝶閥的功率變化而變化。在散熱器系統中，由于電動蝶閥和散熱器是串聯的，因此r與閥門重量的關系是：r=rmax(2)。

以某型電動蝶閥和散熱器為例，散熱器的流量為5m3 / h，電動蝶閥的閥重為88％，實際可調比為28，相應的流量可以從99％調整到4％。 。在不同的入口和出口溫度差異下，散熱器的實際可調節散熱范圍如表所示。
