電動真空蝶閥工作原理及結構特點

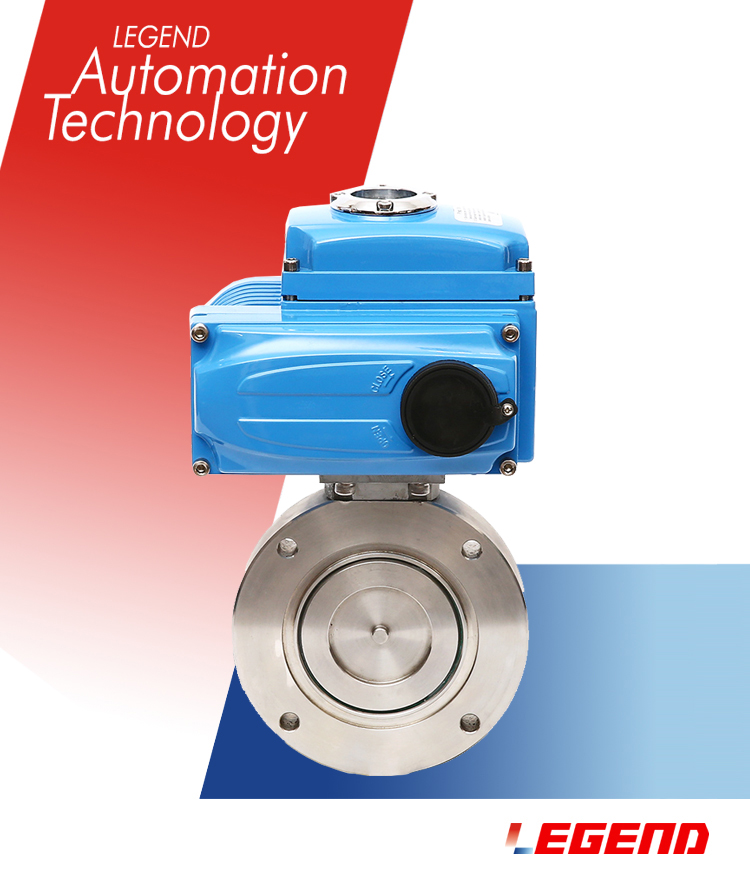

電動真空蝶閥是專為真空或低壓環境設計的自動化控制閥門，它融合了蝶閥的結構優勢與電動驅動的便利性。其工作原理基于電動執行器的驅動力，當電源接通后，執行器內的電機啟動，通過傳動裝置使蝶板在閥體內沿中心線旋轉。蝶板的旋轉角度通常在0°到90°之間，實現閥門從全開到全關的轉換，從而控制真空系統中氣體的流通與隔離。蝶板與閥座的密封面經過設計，確保在低真空壓力下也能達到良好的密封效果，避免外界空氣滲入或真空室內氣體泄露。

結構特點方面，電動真空蝶閥采用上裝式設計，減少了閥體連接螺栓數量，這不僅增加了閥門的結構強度與可靠性，也減少了系統自重對閥門正常工作的潛在影響。閥體和閥板材質往往選用耐腐蝕、耐磨損的高性能材料，以適應苛刻的真空作業環境。此外，為了滿足不同行業的特定需求，如煤化工、石油化工、橡膠制造、造紙及制藥等，電動真空蝶閥還可能配備有特殊的密封材料，如氟塑料、橡膠等，以提高其在特定介質中的適用性和使用壽命。

綜上所述，電動真空蝶閥憑借其靈活的控制性能、增加的結構可靠性和廣泛的適用性，在真空技術和相關工業流程中發揮著關鍵作用，是實現真空系統、穩定運行的重要組件。
