電動通風蝶閥工作原理及結構特點

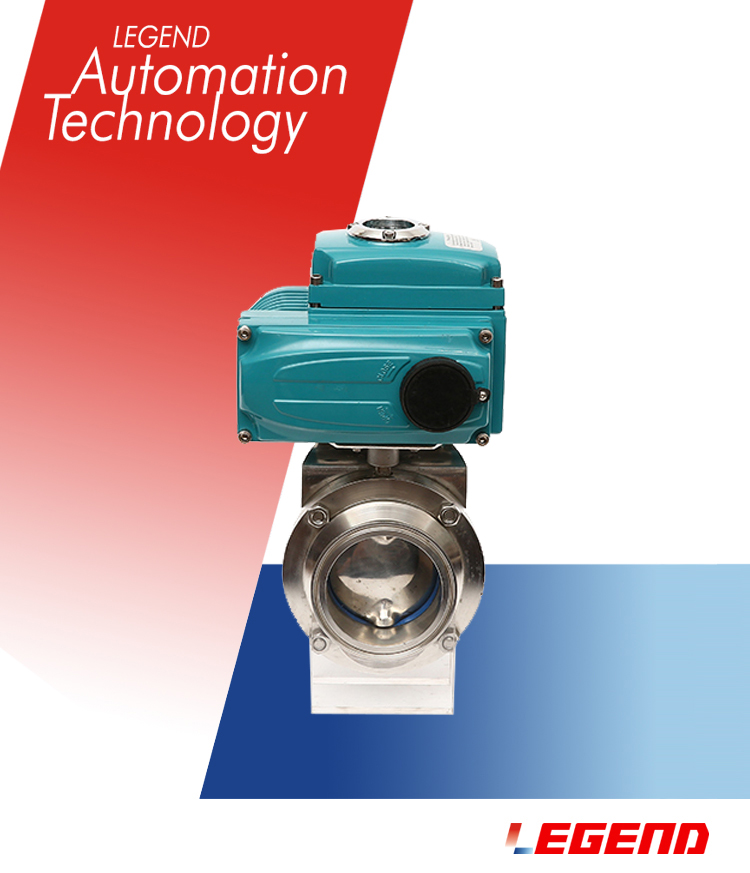

電動通風蝶閥是一種用于調節或切斷氣體介質流通的自動化閥門設備。其工作原理基于電動機驅動，通過減速裝置傳遞動力給執行，進而使蝶板繞閥軸旋轉，完成開啟或關閉動作。蝶板位于閥體中間，旋轉時可調節流體通道面積，實現對流體流量的控制。該設計利用中線式蝶板與短結構鋼板的焊接技術，構造緊湊、輕便，降低了安裝難度并減少了流體阻力，提高了流通效率。內部無復雜的連桿和螺栓結構，增加了長期運行的可靠性和延長了使用壽命。電動通風蝶閥還支持多工位安裝，不受介質流向限制，適應多種安裝環境和工況需求。

結構特點方面，電動通風蝶閥采用的雙偏心結構設計是一大亮點，此設計有助于蝶板在關閉時形成自緊密封，即使在不同壓力條件下也能保持良好的密封性能。此外，蝶板邊緣的密封材料選擇多樣，可針對不同介質和工況定制，確保密封可靠且耐磨損。閥體和蝶板材料常使用耐腐蝕、耐高溫材料，以滿足如工程、冶金、建材、電站及玻璃制造等行業中含塵或熱風氣體管道的特殊要求。總之，電動通風蝶閥以其結構簡單、操作便捷、維護成本低及適應性強等特點，在眾多工業領域中發揮著重要作用。
