電動閥門接線圖工作原理及結構特點

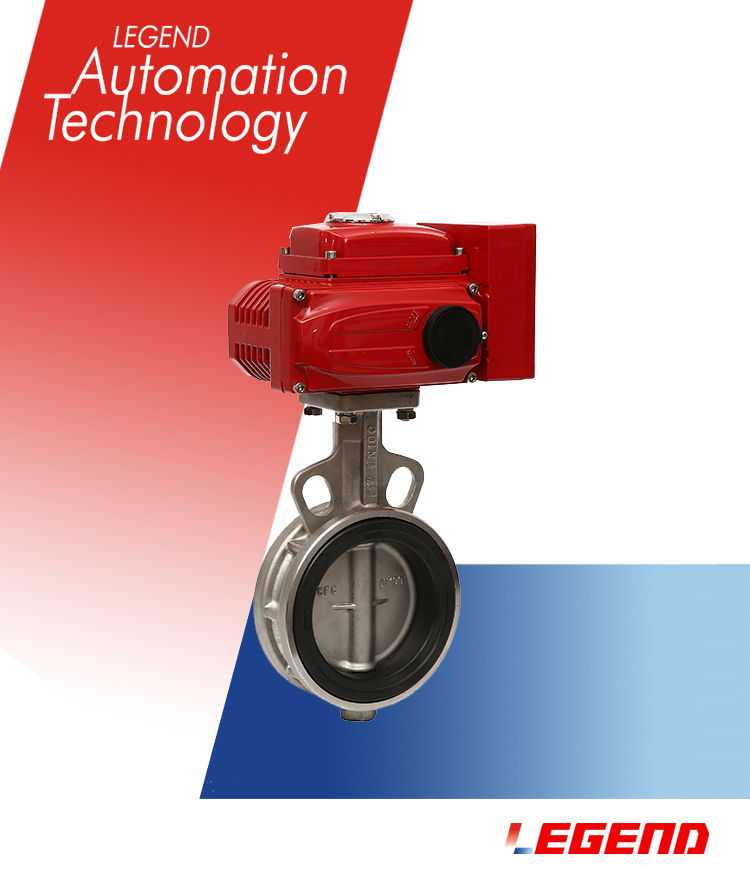

電動閥門接線圖展示了閥門與電源、控制系統的電氣連接方式，直觀反映其工作原理與接線布局。電動閥門通常由電動執行器和閥門主體組成，其中執行器是將電能轉化為機械能的關鍵部分，驅動閥門啟閉。

工作原理上，電動閥門通過外部電源供電，常見配置包括兩線或三線制交流220V/380V電源線以及三線控制線，分別負責供電和控制指令傳輸。控制線上，一根為公共線，其余兩根分別控制閥門的開啟和關閉動作。高級型號可能額外配備故障信號反饋線，用無源觸點形式報告閥門狀態。六線制閥門則更復雜，包含驅動控制、輸入信號控制（如4-20mA電流或0-10V電壓）及輸出信號反饋，實現遠程監控與調節。

結構特點方面，電動閥門設計注重實用性。接線端子清晰標注，便于現場快速正確接線，有的還配備防脫落及防塵蓋。執行器結構緊湊，內置齒輪箱或其他傳動機制，以低速大力矩驅動閥門轉動。部分產品支持電壓與信號類型定制，適應不同工況需求。此外，內置限位開關能自動停止閥門動作，避免過度開啟或關閉造成的損害。

綜上所述，電動閥門接線圖不僅是電氣安裝的指導，也是理解其內部工作邏輯與外部接口的關鍵。合理的接線設計與結構布局，確保了電動閥門在工業自動化系統中的可靠運行與便捷維護。
