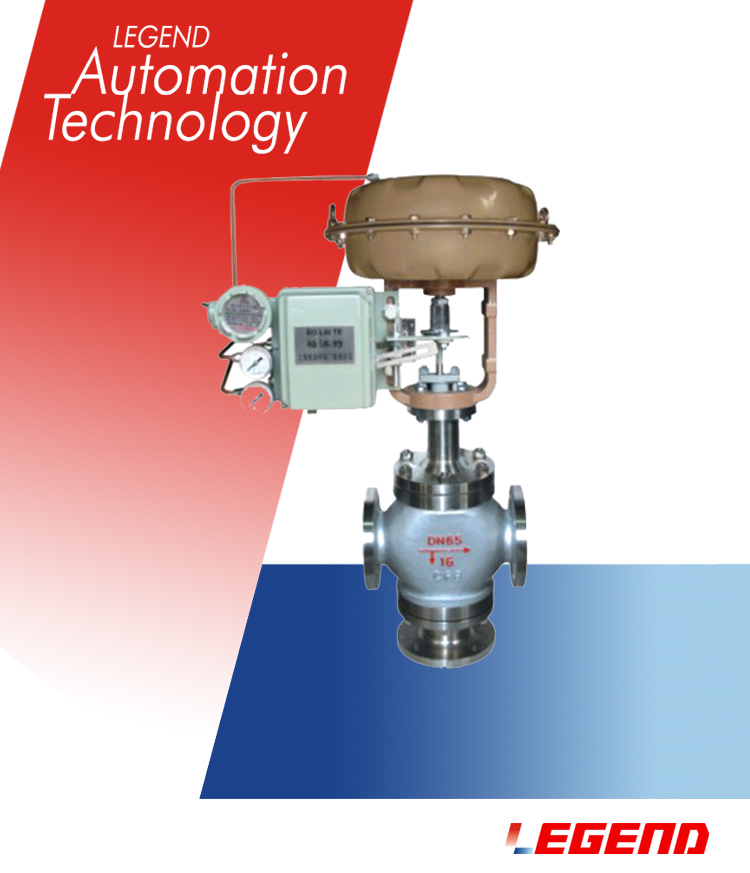

ZMBQ AX氣動三通合流、分流調節閥

ZMBQ AX氣動三通合流、分流調節閥，采用套筒導向，壓力不平衡式閥芯。ZMBQ AX氣動三通合流、分流調節閥主要應用于幾條流路介質聚集或分開進行控制，兩路流道進，一路流道出稱為三通合流，相反一路流道進，兩路流道出稱為分流。三通閥也可以作為管路的切斷與開啟功能。標準合,分流路設計為不平衡式雙座內件結構。同時也可以根據工況設計成降噪、防汽蝕等特殊閥籠結構。

ZMBQ AX氣動三通合流、分流調節閥參數說明：

ZMBQ AX氣動三通合流、分流調節閥閥內件特點： 雙閥座結構 套筒導向

閥體類型： 三通式

閥蓋形式： 標準型 散熱型 波紋管型

流量特性： 等百分比 線性 快開

口徑范圍： DN25-400(1”-16”)

壓力等級： PN1.6、4.0、6.3Mpa（ANSI 150、300、600LB）

泄漏等級： ASME B16.104 Ⅴ（標準型金屬閥座）

管道連接方式： 法蘭式 對焊式

適用溫度范圍： -196° ～ 550°

執行機構類型： 氣動薄膜式執行機構氣動活塞式執行機構電動執行機構
