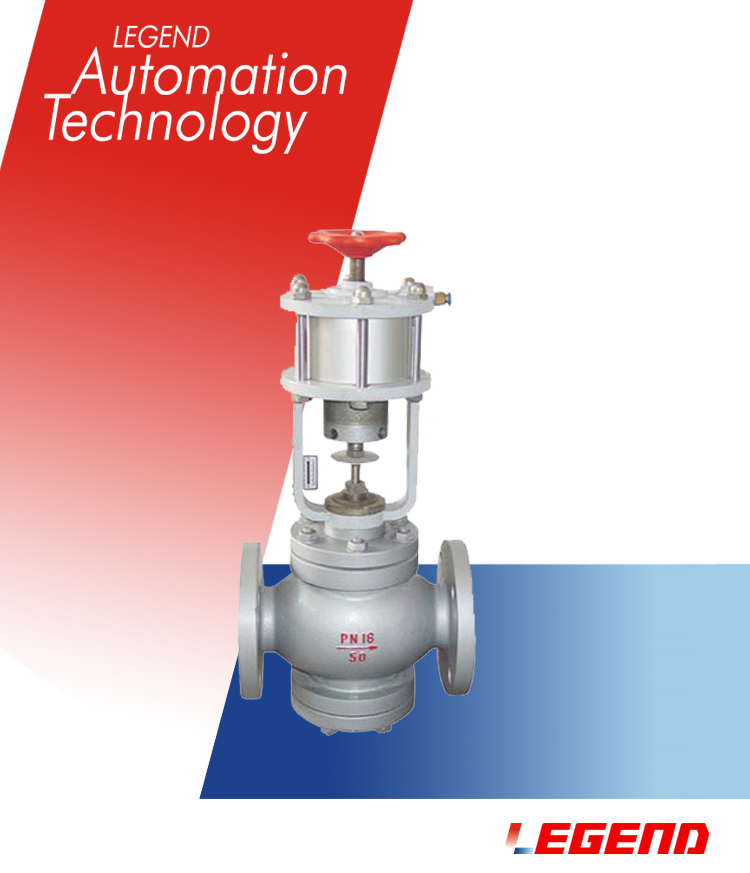

氣動切斷閥首頁 > 產品展示 > 調節閥 > 氣動切斷閥 > ZSPQ切斷閥
 |
歐系精裝、控制準確、密封性好、設計先Jin、品質優良
技術精Zhan、結構良好、流動平穩、響應迅速、替代進口
調節范圍廣、流量特性精度高、頂部導向結構、手輪.操作簡便
| 閥內組件 | |||
| 閥芯型式 |
單座柱塞型閥芯 | ||
| 流量特性 | 兩位快開式 | ||
| 材 料 |
1Cr18Ni9Ti. 1Cr18Ni12M02Ti | ||
| 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | ||
| 閥作用形式 | ||
| 氣關式；氣開式 | ||
| 性能 | |||
| 泄漏量 |
1滴/min( DN20)、3滴/min( DN25-50)、5滴/min{ DN65-100】、7滴/min(DN125-150 l、9滴/min( DN200) | ||
| 切斷時間 |
S1-2（DN20-50 l、2-4( DN65-200 ) | ||
| 額定行程偏差 |
+10% | ||
| 允許壓差 | |||||||||||
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 允許壓差bar | 40 | 40 | 40 | 28 | 35 | 24 | |||||
| （25） | （17） | （10） | （11） | （8） | （16） | ||||||
?
