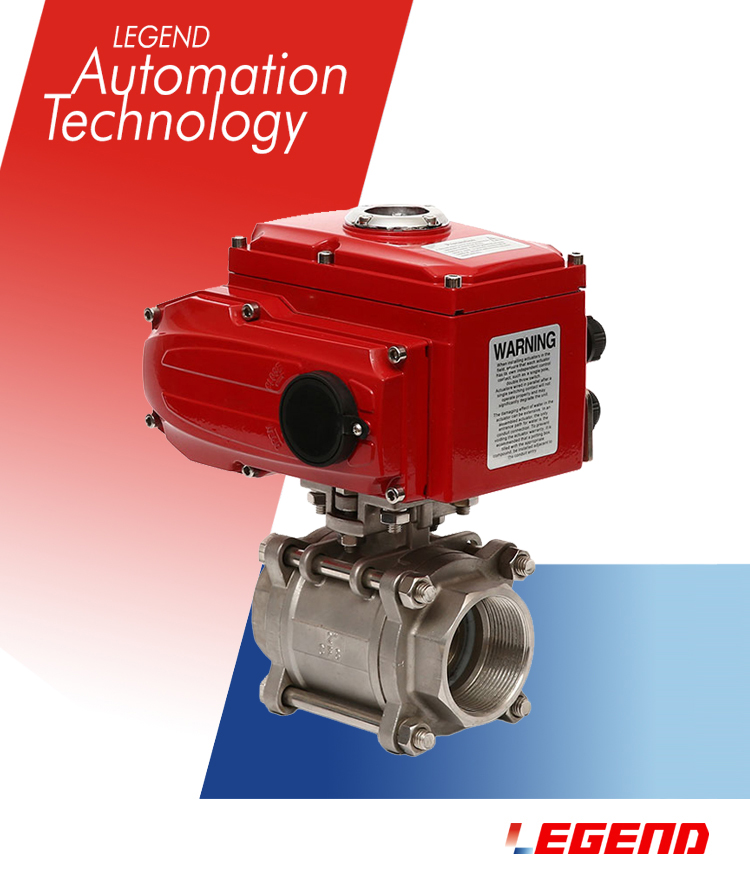

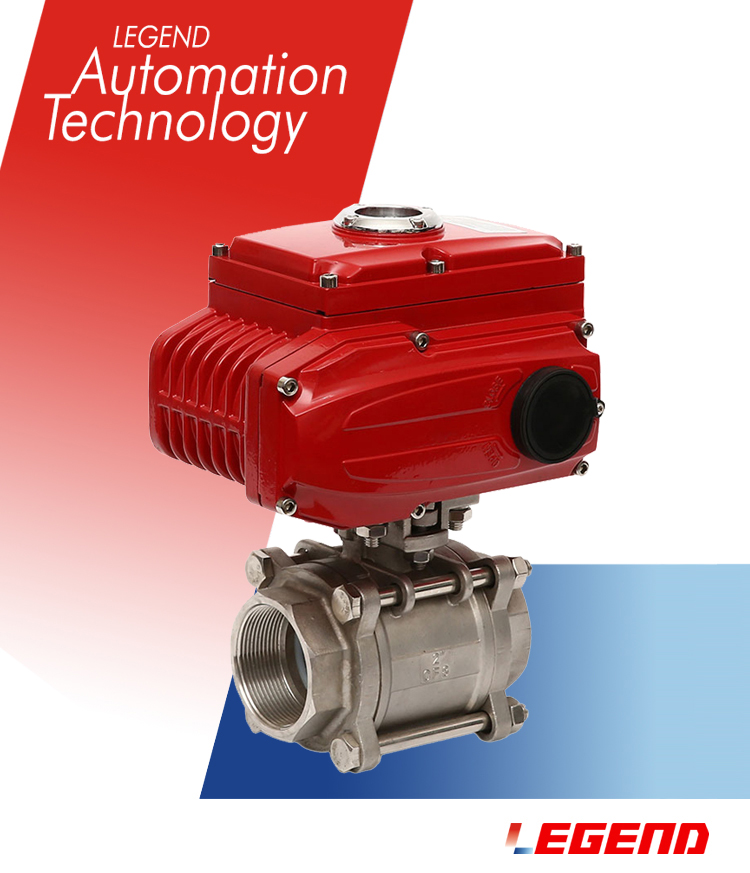

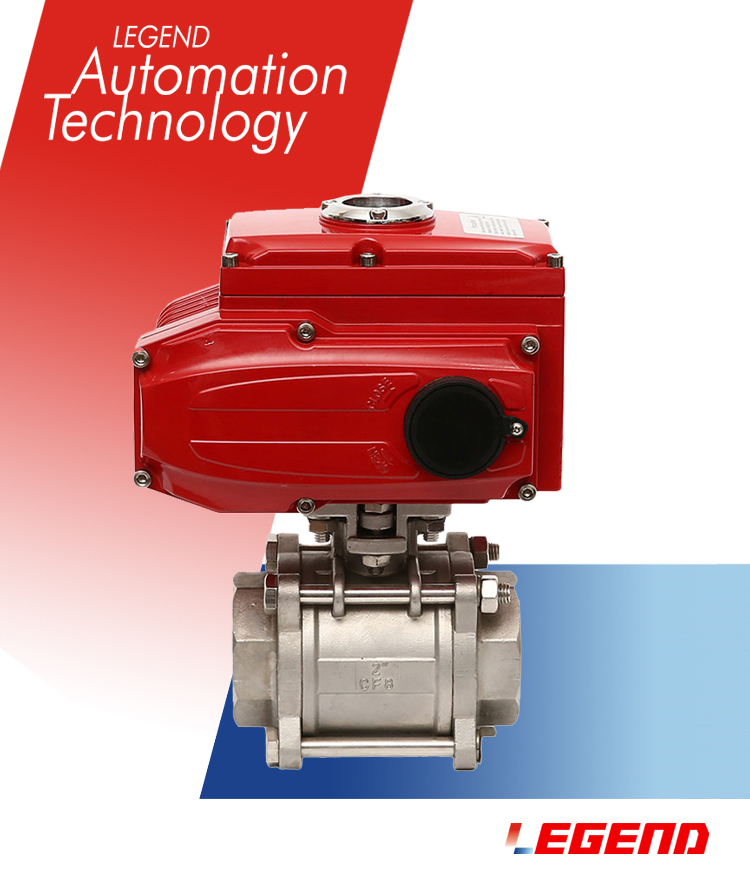

電動三片式球閥

內螺紋連接球閥及對焊接球閥分為整體式、兩段式及三段式。

閥體鑄造采用臺灣引進的先Jin工藝，結構合理、造型美觀。

閥座采用彈性密封結構，密封可靠，啟閉輕松。

技術參數
安裝尺寸
型號說明
產品用途
下載文檔

電動三片式球閥產品概述

羅贊公司的電動三片式球閥內螺紋適用于PN1.0～10.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，電動絲扣球閥用于兩位切斷、調節的場合。用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號220VAC電源即可運轉。電動三片式球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動三片式球閥可分為：電動絲扣球閥、電動焊接球閥?？煞謩e適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

電動三片式球閥主要技術參數

公稱通徑DN(mm)	10	15	20	25	32	40	50	65	80	100
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa
閥體形式	三片是精鑄閥體
連接形式	螺紋式、焊接式
閥芯形式	"O"型球形閥芯
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	250：1
配置執行機構	可配EI-TORK,EXI-TORK等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動三片式球閥主要零件材料

連接方式		內螺紋連接			對焊連接
零件名稱	閥體閥蓋	WCB	CF8(304)	CF8M(316)	WCB	CF8(304)	CF8M(316)
	球體、閥桿	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增強聚四氟乙烯、對位聚苯
適用工況	適用介質	水、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	水、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質
適用工況	適用溫度	-29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯)

通徑DN	10	15	20	25	32	40	50	65	80	100
G(inch)	3/8	1/2	3/4	1	11/4	11/2	2	21/2	3	4
L	60	75	80	90	110	125	144	186	206	240
H	JOX	165	170	185	200	205	230	230	245	260	300
JHQ	285	290	300	320	335	350	360	380	400	440
A	JOX	115	115	161	161	161	188	188	188	267	267
JHQ	270	270	270	270	270	270	270	346	3.46	346
A1	JOX	40	40	40	40	40	40	40	40	40	40
JHQ	137	137	137	137	137	137	137	137	137	137
